一、產品介紹
1．概述
BLD510是本公司生產的數字式通用直流無刷驅動器。驅動器內部采用最新速度PID和抗振動算法，具有速度穩定性高、調速比大和低振動等特點。外部接口豐富，可采用脈寬、電壓和頻率調速， 控制更加方便。
驅動器電壓為直流20V-50V，最大連續電流為10A，最高轉速為3000RPM。
2．特點
•高性能、低價格
•速度穩定性高
•光電隔離信號輸入/輸出
•低溫升、低振動
•控制方式豐富

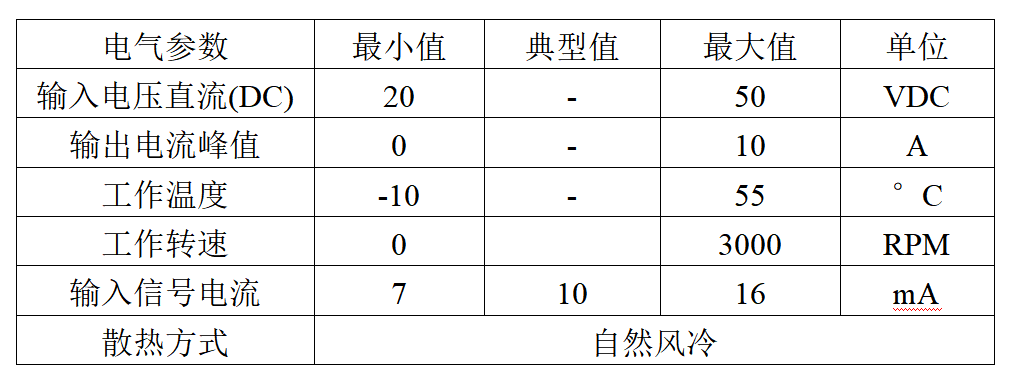

3．電氣參數
二、接口接線說明

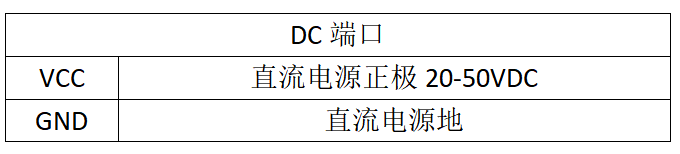

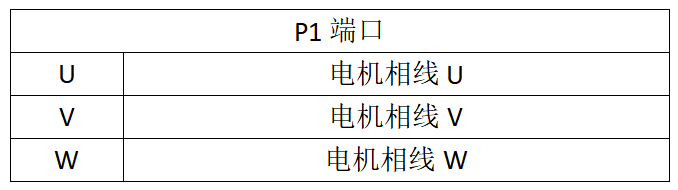

1．電源電機接口
確保電源線接線正確，電源線反接會導致驅動器損傷或燒壞。
根據電機說明書，確保UVW線一一對應，UVW線接錯會導致電機無法正常工作，或運行時電流過大。

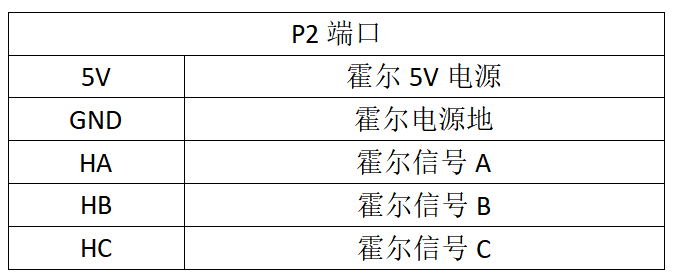

2．霍爾信號接口
根據電機說明書，確保霍爾線一一對應，霍爾線接錯會導致電機無法正常工作，或運行時電流過大。

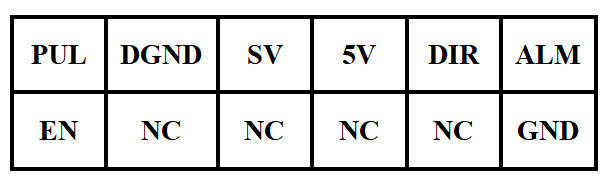

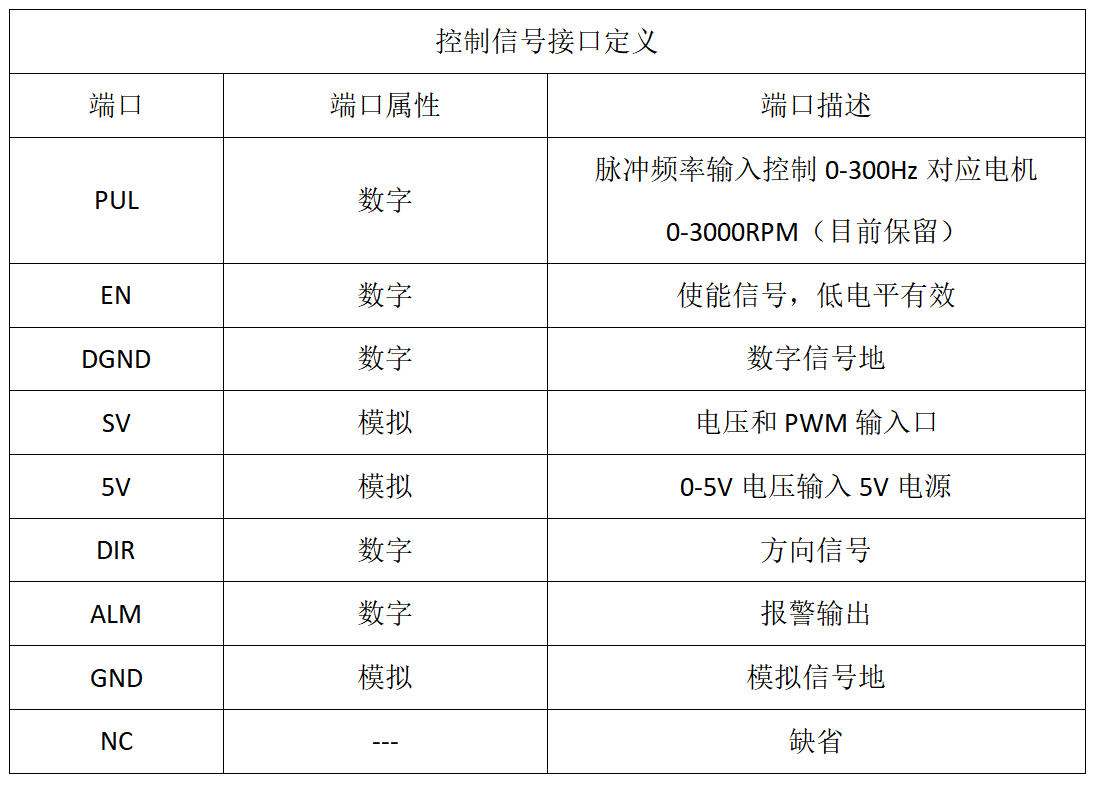

3．控制信號接口
驅動器可采用多種調速和控制方式，具體電路和接線方式如下：

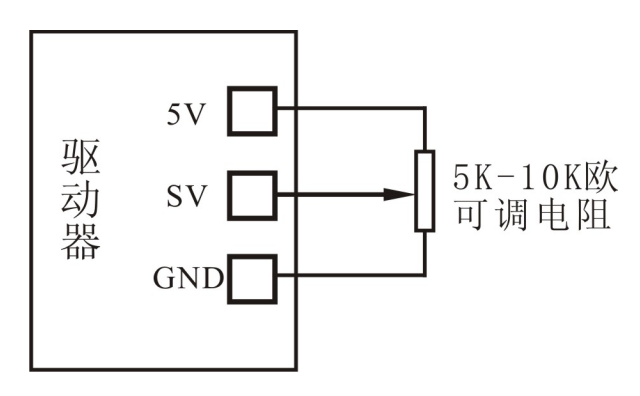

3.1可調電阻調速
可調電阻阻值最好在5K-10K之間。在接可調電阻前，將可調電阻調到中間位置，確認兩端和中間抽頭順序后再接線。
可調電阻未調到中間位置或調節電阻過程中，錯誤的接法會導致5V和GND短路，若驅動器電源綠燈熄滅或閃爍，則馬上切斷電源，檢測接線。

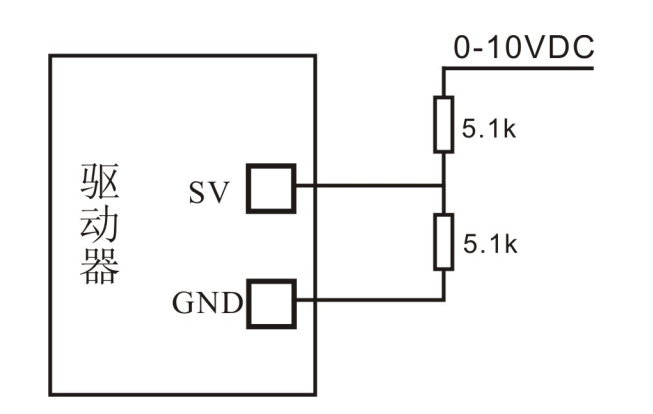

3.2外部0-10V電壓調速
外部電壓輸入時，必須確保在外部最大電壓時，SV端電壓不超過5V，否則會燒壞驅動器內部電路。如上圖用5.1K分壓，在外部輸入為10V時，SV端電壓為5V。

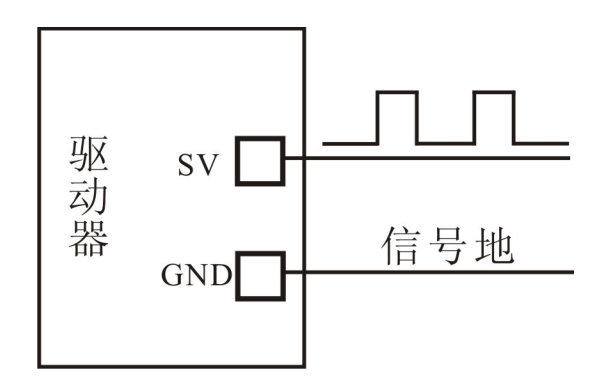

3.3 PWM占空比調速
PWM占空比調速，輸入高電平幅值不能超過5V，若采用PLC控制或其他電壓控制，請參考3.2中電路接法。
PWM占空比為0到100%，輸入頻率在1K到20K之間。

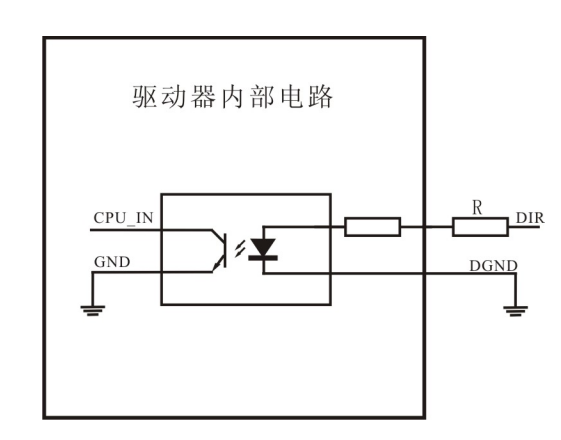

3.4 方向控制信號

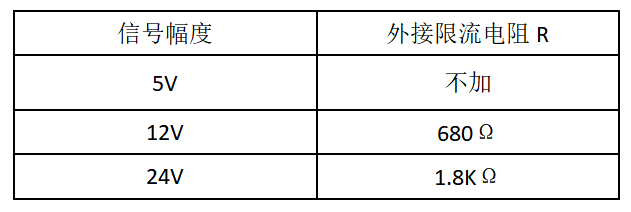

方向輸入采用光耦隔離，輸入電壓為5V，超過5V必須串聯限流電阻R，R阻值參見下表。

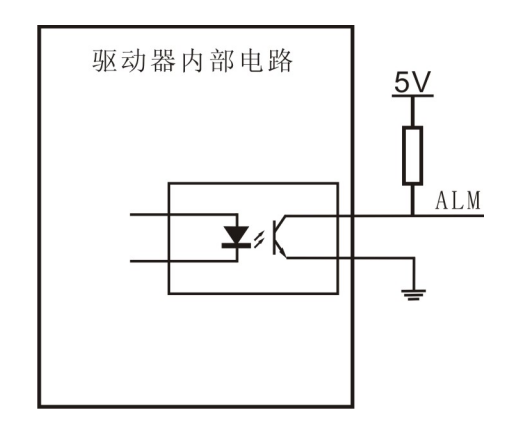

3.5 報警輸出信號
報警輸出采用光耦隔離輸出，ALM到控制器端要加上拉電阻，如上圖，報警信號為低有效。
3.6 啟動停止信號
EN信號為低有效，與GND接通電機開始運轉，與GND斷開或接5V電壓電機停止。

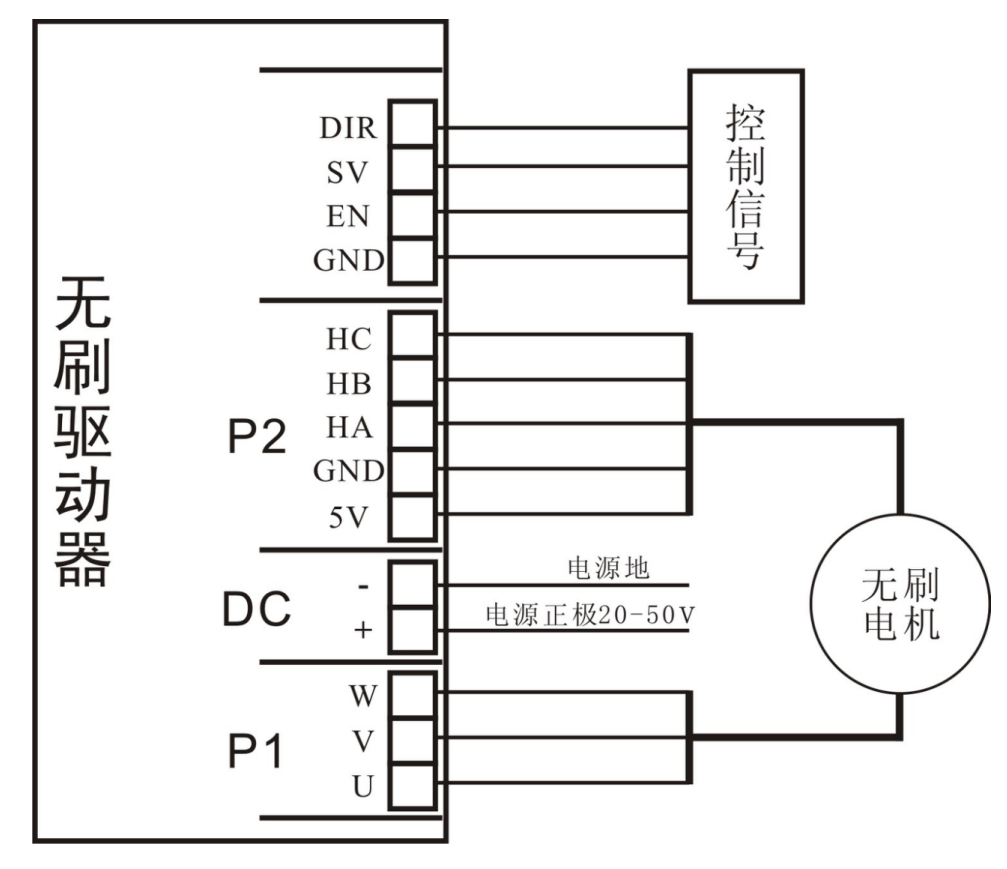

3.7 典型接線圖

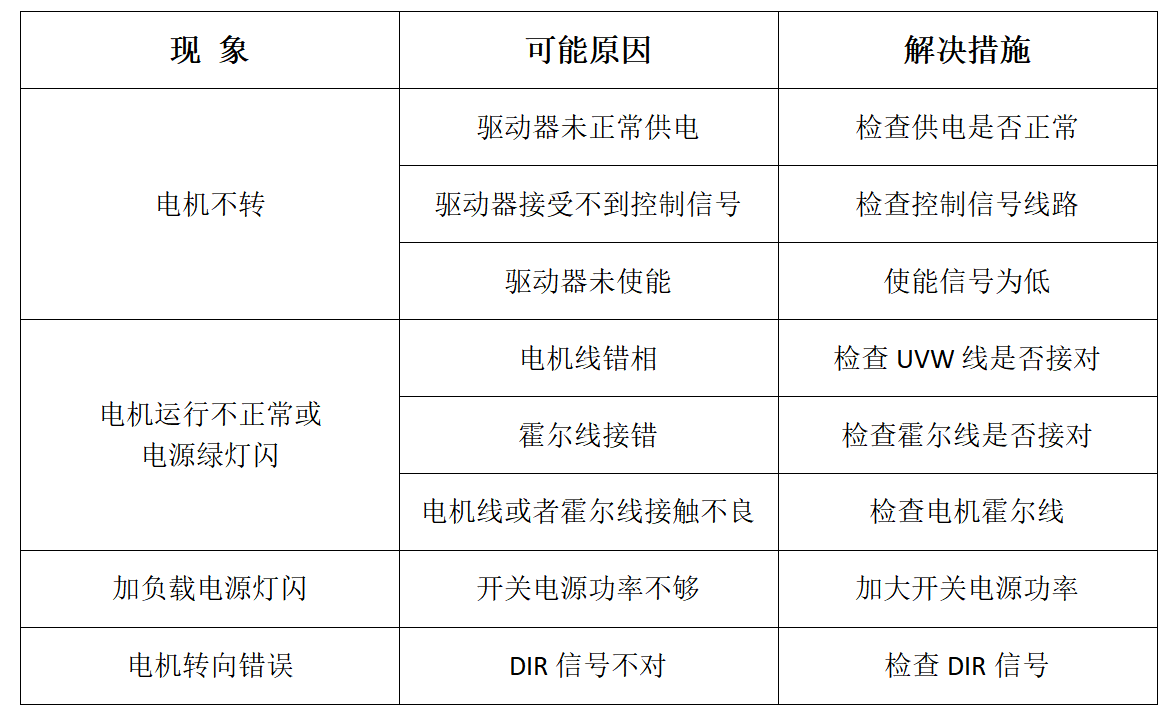

三、常見故障

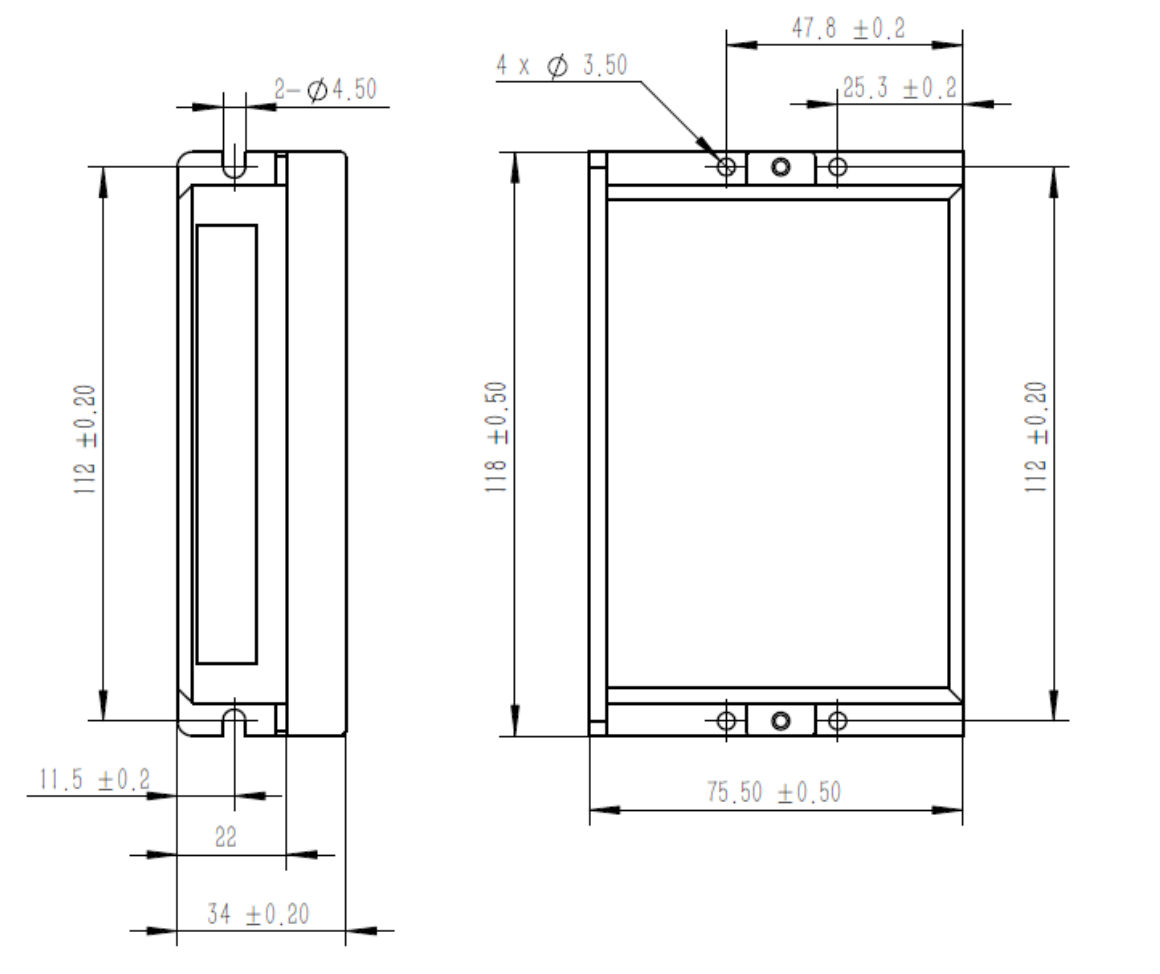

四、外形及安裝尺寸 (單位：mm)
驅動器外形尺寸為：118×75×34mm，具體見外型尺寸圖。注意留出大于10CM的空間以利于散熱。安裝時應使其緊貼在金屬機柜上以利于散熱。
